Kelluva valotarjoaa teollisuusautomaatiokomponentteja valmistajille, jotka etsivät luotettavia anturi- ja ohjausratkaisuja. TheIFM LK3122elektroninen pinnankorkeusanturi tarjoaa kapasitiivisen nestetason tunnistuksen, konfiguroitavat kytkentätoiminnot, analogiset lähdöt ja IO-Link-tiedonsiirron, mikä tekee siitä käytännöllisen vaihtoehdon yhteensopivien nesteiden valvontaan teollisuuslaitteissa.
IFM LK3122 on elektroninen pinnankorkeusanturi, joka on suunniteltu sovelluksiin, joissa käytetään vettä, vesipohjaisia jäähdytysnesteitä, öljyjä ja vastaavia nesteitä. Its 264 mm probe incorporates a 195 mm active sensing range, while its configurable switching output and analog output support different monitoring and control requirements. 18–30 V DC käyttöjännitteellä ja IO-Link-tiedonsiirrolla anturi voidaan integroida sopiviin automaatioarkkitehtuureihin. This guide explains its working principle, important technical specifications, application considerations, installation requirements, and selection criteria to help engineers and purchasing teams determine whether it matches their equipment.
Sisällysluettelo
- Mikä on IFM LK3122?
- Miten anturi toimii?
- Tärkeimmät tekniset tiedot
- Tärkeimmät ominaisuudet ja edut
- Tyypilliset teolliset sovellukset
- Asennus- ja konfigurointinäkökohdat
- Kuinka valita oikea tasoanturi
- Huolto ja vianetsintä
- Usein kysytyt kysymykset
- Johtopäätös

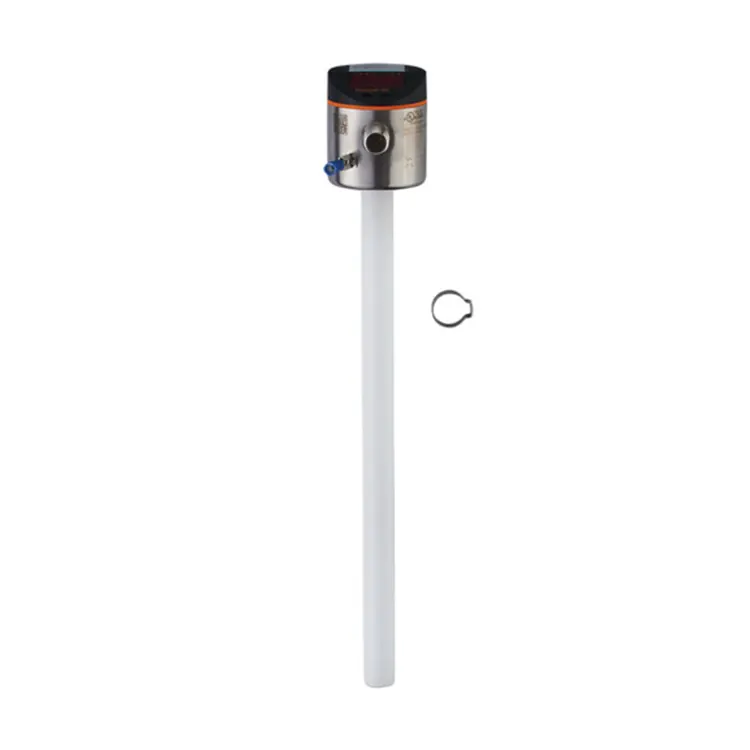

Mikä on IFM LK3122?
IFM LK3122 on ifm electronicin valmistama elektroninen pinta-anturi. Toisin kuin perinteinen kelluva kytkin, joka havaitsee ensisijaisesti mekaanisen asennon, tämä malli käyttää kapasitiivista mittausperiaatetta yhteensopivien nesteiden tason muutosten havaitsemiseksi sen mittapäässä.
Anturi on tarkoitettu sovelluksiin, joissa käytetään vettä, vesipohjaisia jäähdytysvoiteluaineita, öljyjä, öljypohjaisia aineita ja nesteitä, joilla on samanlaiset ominaisuudet. Sen elektroniset ulostulot mahdollistavat mitatun tason sisällyttämisen teollisuuden valvonta- ja ohjausprosesseihin.
Huoltoinsinöörien, laiteintegraattoreiden ja automaatiojärjestelmien suunnittelijoiden tärkein huomio ei ole pelkkä mallinumero. It is whether the sensor's active range, fluid compatibility, temperature limits, output configuration, and installation conditions match the actual application.
Ostajat voivat tarkastella IFM LK3122 -tuotetietoja Floating Lightista ja verrata lueteltuja tietoja valmistajan asiakirjoihin ennen tilauksen tekemistä.
Miten anturi toimii?
Kapasitiivinen tason mittaus perustuu sähköisen kapasitanssin muutoksiin, jotka liittyvät väliaineen läsnäoloon anturielementin ympärillä. Nesteen pinnan muuttuessa mittapäätä pitkin anturi arvioi vastaavan sähkövasteen ja määrittää tasoon liittyvän mittauksen.
LK3122 tarjoaa konfiguroitavia lähtöjä hyödyllisen tiedon siirtämiseksi ohjaimeen tai valvontajärjestelmään. Asennuksesta ja parametriasetuksista riippuen nämä signaalit voivat tukea tason valvontaa, kynnyksen havaitsemista ja automaattisia laitevastauksia.
Sen lähtövaihtoehtojen ymmärtäminen
- Digitaalinen kytkentälähtö:Tukee kynnysarvoihin perustuvia toimia, kuten signalointia, kun mitattu taso saavuttaa määritetyn asetusarvon.
- Analoginen lähtö:Tarjoaa konfiguroitavan virta- tai jännitesignaalin yhteensopiville ohjauslaitteille.
- IO-linkki:Mahdollistaa tuetun digitaalisen viestinnän, laitetunnistuksen, parametroinnin ja diagnostiikkatoiminnot yhteensopivan IO-Link-isäntälaitteen kautta.
Näiden toimintojen avulla järjestelmän suunnittelijat voivat valita sopivan integrointimenetelmän ilman, että jokainen asennus käyttää kaikkia saatavilla olevia lähtöjä samanaikaisesti.
Tärkeimmät tekniset tiedot
Teknisten tietojen tarkistaminen ennen ostamista auttaa estämään anturin ja kohdekoneen väliset epäsuhtaudet. Seuraavassa taulukossa on yhteenveto IFM LK3122:lle julkaistuista tärkeistä teknisistä tiedoista.
| Parametri | Erittely | Käytännön merkitys |
|---|---|---|
| Tuotetyyppi | Elektroninen tasoanturi | Suunniteltu nestetason havaitsemiseen |
| Mittausperiaate | Kapasitiivinen | Havaitsee tasonmuutokset kapasitiivisen tunnistuksen avulla |
| Anturin pituus | 264 mm | Tärkeää säiliön syvyyden ja asennusrakenteen kannalta |
| Aktiivinen tunnistusalue | 195 mm | Määrittää aktiivisen mittausosan |
| Ei-aktiiviset vyöhykkeet | 53 mm yläreunassa; 16 mm pohjassa | Se on otettava huomioon anturin sijoittamisessa |
| Käyttöjännite | 18-30 V DC | Vaatii yhteensopivan tasavirtalähteen |
| Kytkentälähtö | PNP/NPN; konfiguroitavissa normaalisti auki tai normaalisti kiinni | Tukee yhteensopivia digitaalisia ohjaustuloja |
| Analoginen virtalähtö | 4–20 mA, säädettävä suunta | Sopii yhteensopiville analogisille tulomoduuleille |
| Analoginen jännitelähtö | 0–10 V, säädettävä suunta | Vaatii yhteensopivan jännitetulon |
| IO-Link | Versio 1.1 | Tukee yhteensopivaa digitaalista integraatiota |
| Mittausvirhe | ±5 % lopullisesta arvosta | Se on otettava huomioon määritettäessä ohjaustoleransseja |
| Ympäristön lämpötila | 0-60°C | Anturin asennusympäristöön liittyvä |
Tärkeää:Anturin sallittu väliaineen lämpötila riippuu nesteestä ja asennustarvikkeista. Vesi- ja vesiohenteisille jäähdytysnesteille julkaistu alue on 0–35 °C, ja 35–65 °C on mahdollista käyttämällä määritettyä E43100-ilmastointiputkea. Öljylle julkaistu lämpötila-alue on 0–70°C. Katso täydelliset käyttöehdot ja rajoitukset viralliselta IFM-tuotesivulta ja teknisestä dokumentaatiosta.
Tärkeimmät ominaisuudet ja edut
Useat ominaisuudet tekevät LK3122:sta arvioimisen arvoisen teollisuuden nesteenvalvontaprojekteihin.
1. Useita tulostusmahdollisuuksia
Kytkentälähdön, analogisen lähdön ja IO-Link-tiedonsiirron yhdistelmä antaa suunnittelijoille useita integrointivaihtoehtoja. Sopiva kokoonpano riippuu säätimestä, valvontavaatimuksista ja valituista parametreista.
2. Konfiguroitavat kytkentätoiminnot
Asetuspisteet ja palautuspisteet voidaan konfiguroida määritetyllä säätöalueella. Tämä tukee sovelluksia, joissa ohjaimen on reagoitava määritettyyn nestetasoon sen sijaan, että vain näytettävä mittaustulos.
3. Määritetty aktiivinen mittausalue
195 mm:n aktiivinen kantama auttaa insinöörejä suunnittelemaan anturin sijoittamista pieniin säiliöihin ja laitesäiliöihin. Oikea asemointi on välttämätöntä, koska ei-aktiiviset osat eivät tarjoa samaa mittaustoimintoa kuin aktiivinen vyöhyke.
4. Teollinen integraatio
Sen 18–30 V DC syöttö ja konfiguroitavat lähtövaihtoehdot tekevät LK3122:sta sopivan arvioitavaksi yhteensopivissa automaatiojärjestelmissä. Sähköiset ominaisuudet, kuormitusrajat ja liitäntävaatimukset tulee tarkistaa säätimen dokumentaatiosta ennen käyttöönottoa.
Tyypilliset teolliset sovellukset
Anturia voidaan harkita yhteensopiviin nestevalvontatehtäviin teollisuuslaitteissa, mikäli väliaine ja käyttöolosuhteet ovat sen julkaistujen rajojen sisällä.
- Työstökoneiden jäähdytysnestesäiliöt:Valvo vesipohjaisia jäähdytysvoiteluaineita ja anna tasoon liittyviä signaaleja koneen ohjaimille.
- Hydrauliset laitteet:Tarkkaile yhteensopivia hydrauliöljyjä säiliöissä, joissa anturin geometria ja öljyn lämpötila täyttävät vaatimukset.
- Teollisuuden vesijärjestelmät:Havaitse nestetason muutokset sopivissa vesisäiliöissä ja laitekoteloissa.
- Voitelujärjestelmät:Tukitason valvonta yhteensopiville voiteluaineille koneissa.
- Automatisoidut laitteet:Tarjoa kytkentä- tai analogisia signaaleja integroitaviksi sopivaan PLC-pohjaiseen valvontajärjestelyyn.
Nämä ovat pikemminkin mahdollisia sovellusluokkia kuin takuita soveltuvuudesta. LK3122 ei ole tarkoitettu kaikkiin nesteisiin tai teollisiin prosesseihin. The manufacturer lists restrictions for strongly conductive or adhesive media, granular materials, acids, alkalis, food processing, and electroplating applications. Varmista tarkat väliaine- ja prosessiolosuhteet ennen valintaa.
Asennus- ja konfigurointinäkökohdat
Oikealla asennuksella on suora vaikutus mittausten luotettavuuteen ja ohjausstrategian tehokkuuteen.
- Tarkista säiliön geometria.Varmista, että anturin pituus ja asennusjärjestely sopivat käytettävissä olevaan asennussyvyyteen.
- Sijoita aktiivinen vyöhyke oikein.Ota huomioon 53 mm ylempi inaktiivinen vyöhyke ja 16 mm alempi inaktiivinen vyöhyke määritettäessä tarvittavia mittauspisteitä.
- Vahvista keskikokoinen yhteensopivuus.Tarkista nesteen ominaisuudet, dielektriset ominaisuudet ja lämpötila valmistajan rajojen mukaisesti.
- Tarkista sähköliitännät.Yhdistä syöttöjännite, kytkentälogiikka, analoginen signaalityyppi ja kuormitusvaatimukset säätimeen.
- Määritä mittausparametrit.Aseta tarvittavat kytkentä- ja palautuspisteet, lähtökäyttäytyminen ja muut parametrit käyttöohjeiden mukaisesti.
- Testaa todellisissa käyttöolosuhteissa.Varmista lähtövaste edustavilla nestetasoilla ennen kuin otat koneen käyttöön.
Tarkista digitaalista tiedonsiirtoa varten myös IO-Link-isäntä, laitekokoonpano ja yhteensopiva laitekuvaustiedosto tarvittaessa.
Kuinka valita oikea tasoanturi
Kun vertaat IFM LK3122:ta muihin elektronisiin tasoantureihin, harkitse koko sovellusta sen sijaan, että valitset mallia pelkästään hinnan tai anturin nimellisen pituuden perusteella.
| Valintatekijä | Kysymyksiä |
|---|---|
| Nesteiden yhteensopivuus | Onko väliaine hyväksytty käytettäväksi tämän kapasitiivisen anturin kanssa? |
| Mittausalue | Kattaako 195 mm:n aktiivialue vaaditun tasovaihtelun? |
| Lämpötila | Ovatko sekä ympäristön että nesteen lämpötilat sallittujen rajojen sisällä? |
| Ohjausliittymä | Hyväksyykö PLC valitun kytkentä-, virran-, jännitteen tai IO-Link-signaalin? |
| Asennus | Voidaanko anturi asentaa siten, että vaaditut passiiviset vyöhykkeet on otettu huomioon? |
| Hankinta | Voiko toimittaja vahvistaa tarkan mallin, kunnon, saatavuuden ja asiakirjat? |
Insinöörien tulee myös arvioida, ovatko jatkuvat tasonmittaukset, kynnyksen havaitseminen tai jokin muu tunnistusperiaate sopivin. Anturi, joka toimii hyvin yhdessä säiliössä, ei välttämättä sovellu toiseen väliaine- tai prosessikokoonpanoon.
Huolto ja vianetsintä
Rutiinitarkistukset voivat auttaa tunnistamaan asennus- tai konfigurointiongelmat ennen kuin ne häiritsevät tuotantoa.
- Tarkasta anturi ja asennusjärjestely kontaminaatioiden tai fyysisten vaurioiden varalta.
- Tarkista syöttöjännite ja sähköliitännät, jos anturi ei reagoi odotetulla tavalla.
- Tarkista kytkentä- ja palautuspisteet, kun hälytyskäyttäytyminen poikkeaa suunnitellusta ohjausjaksosta.
- Vertaa analogisia lukemia odotettuihin arvoihin ja varmista, että PLC-tulo on konfiguroitu oikealle signaalityypille.
- Tarkista IO-Linkin tiedonsiirto- ja laiteparametrit, kun käytät digitaalista liitäntää.
- Lue käyttöohjeet ennen laitteen puhdistamista, asetusten muuttamista tai huoltoon palauttamista.
Huoltovälien tulee perustua todelliseen käyttöympäristöön, valvottavan nesteen ominaisuuksiin ja laitevalmistajan suosituksiin.
Usein kysytyt kysymykset
1. Minkä tyyppinen anturi on IFM LK3122?
IFM LK3122 on elektroninen kapasitiivinen tasoanturi, joka on suunniteltu tunnistamaan yhteensopivien nesteiden pinnan taso. Se tarjoaa konfiguroitavan kytkentälähdön, analogisen lähdön ja IO-Link-tiedonsiirron.
2. Mikä on IFM LK3122:n aktiivinen tunnistusalue?
Anturi on 264 mm pitkä, ja sen aktiivinen tunnistusalue on 195 mm. Määritetyt passiiviset vyöhykkeet ovat 53 mm ylhäällä ja 16 mm alareunassa. Nämä mitat tulee sisällyttää asennussuunnitelmaan.
3. Mitä nesteitä IFM LK3122 voi valvoa?
Sen tarkoitettuja väliaineita ovat vesi, vesipohjaiset jäähdytysnesteet, öljyt, öljypohjaiset väliaineet ja vastaavat nesteet, jotka täyttävät määritetyt ehdot. Voimakkaasti johtavat tai liimautuvat materiaalit ja tietyt kemialliset tai teolliset sovellukset eivät sisälly. Tarkista aina valmistajan yhteensopivuustiedot.
4. Voidaanko IFM LK3122 yhdistää logiikkaan?
Kyllä, se voidaan integroida yhteensopivaan PLC:hen käyttämällä sen kytkentälähtöä, analogista virta- tai jännitelähtöä tai IO-Link-liitäntää. Valitun menetelmän on vastattava PLC:n sähköisiä tuloja ja viestintäominaisuuksia.
5. Mitä virtalähdettä IFM LK3122 vaatii?
Ilmoitettu käyttöjännite on 18–30 V DC. Tarkista virtalähde, johdotus, lähtökuorma ja liitäntävaatimukset teknisistä asiakirjoista ennen asennusta.
6. Kuinka ostajat voivat varmistaa oikean mallin ennen tilaamista?
Tarkista täydellinen mallinimi, valmistajan dokumentaatio, tuotteen kunto ja kaikki saatavilla olevat jäljitettävyystiedot. Ostajat voivat myös toimittaa sovellusvaatimukset Floating Lightille auttaakseen vahvistamaan pyydetyn mallin ja ostotiedot.
Johtopäätös
The IFM LK3122 offers capacitive liquid level detection, configurable output functions, and IO-Link connectivity for suitable industrial monitoring applications. Sen 195 mm:n aktiivinen tunnistusalue ja määritellyt käyttörajat tekevät sovelluksen huolellisen arvioinnin välttämättömäksi. By verifying medium compatibility, installation geometry, temperature, and controller requirements before purchasing, engineers can make a more informed sensor selection.
Etsitkö IFM LK3122:ta automaatioprojektiisi? Floating Light voi auttaa sinua tarkastelemaan mallitietoja, tarkistamaan tuotteiden saatavuuden ja arvioimaan sovelluksesi ostovaatimuksia. Vieraile IFM LK3122 -tuotesivullamme tai tutustu teollisuusautomaatiotuotteisiin. Jos tarvitset apua mallin vahvistamisessa, hinnoittelussa tai tilausmäärissä,ota meihin yhteyttäkeskustella vaatimuksistasi ja löytää sopiva ratkaisu.
