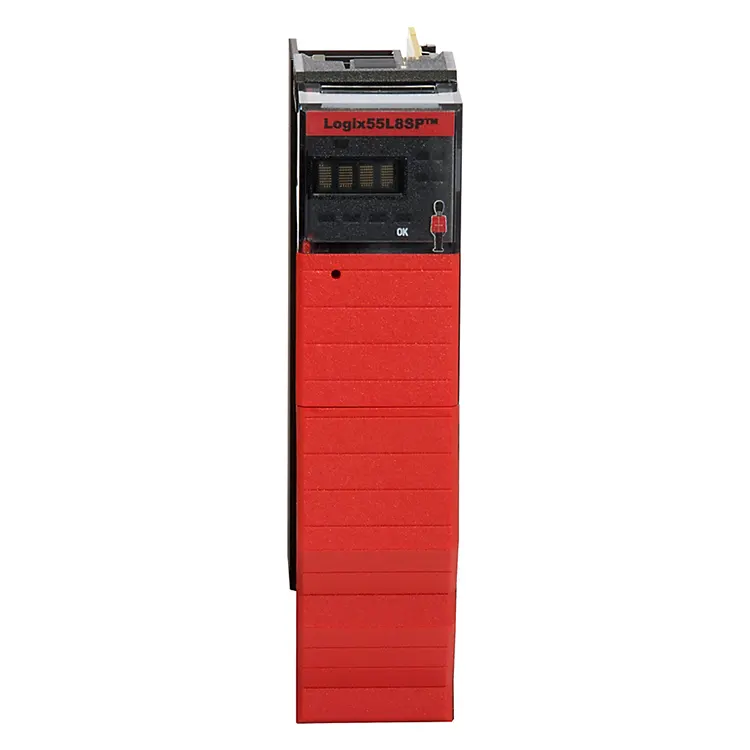

TheAllen-Bradley 1756-L8SPon GuardLogix 5580 -turvallisuusohjausarkkitehtuurille suunniteltu Safety Partner Controller. Asennettuna ControlLogix-runkoon yhteensopivan GuardLogix 5580 -ensisijaisen ohjaimen rinnalla se auttaa tarjoamaan korkean eheyden työturvallisuussovelluksiin tarvittavan käsittelyarkkitehtuurin. Tämä opas selittää sen toiminnot, arkkitehtuuri, tekniset tiedot, asennusnäkökohdat, konfiguroinnin työnkulku, vianetsintäkohdat ja ostonäkökohdat insinööreille, huoltoryhmille, järjestelmäintegraattoreille ja teollisuusautomaation ostajille.
Teollisuuden automaatiojärjestelmissä on yhä useammin suoritettava kaksi tehtävää samanaikaisesti: ylläpidettävä koneen tehokasta toimintaa ja suoritettava turvallisuustoiminnot luotettavasti. GuardLogix 5580 -arkkitehtuurissaAllen-Bradley 1756-L8SPtoimii turvakumppanin ohjaimena yhdistettynä yhteensopivaan ensisijaiseen GuardLogix-ohjaimeen.
Rockwell Automationin dokumentaatioiden mukaan 1756-L8SP on osa GuardLogix 5580 -turvaohjainperhettä. Laite ei ole vain tavallinen itsenäinen PLC-prosessori. Sen sijaan se osallistuu järjestelmän turvallisuusarkkitehtuuriin ja toimii yhteensopivan ensisijaisen ohjaimen kanssa. :contentReference[oaicite:0]{index=0}
Tämä ero on tärkeä vaihtolaitteita valittaessa. Yleinen ostovirhe on käsitellä 1756-L8SP:tä itsenäisenä yleiskäyttöisenä ControlLogix-prosessorina. Sen tarkoitettu toiminto on liitetty erityisesti GuardLogix-turva-arkkitehtuuriin, joten yhteensopivuus ensisijaisen ohjaimen, rungon, laiteohjelmiston, projektin kokoonpanon ja sovellettavien turvallisuusvaatimusten kanssa on tarkasteltava yhdessä.
1756-L8SP:n ensisijainen tarkoitus on osallistua GuardLogix 5580 -turvaohjaimien käyttämään redundanttikäsittelyarkkitehtuuriin. Rockwell Automation listaa 1756-L8SP:n GuardLogix 5580 -turvaohjaimien joukkoon ja tunnistaa laitteen tuotekoodilla 176 Studio 5000 -ohjaintiedoissaan. :contentReference[oaicite:1]{index=1}
Teollisuuden järjestelmäsuunnittelijalle käytännön etu on arkkitehtoninen: turvallisuuteen liittyvä ohjaus voidaan integroida ControlLogix-pohjaiseen automaatioympäristöön sen sijaan, että jokaiselle turvatoiminnolle vaadittaisiin täysin erillinen ohjausalusta.
Koko järjestelmäsuunnittelusta riippuen tämä arkkitehtuuri voi tukea sovelluksia, jotka sisältävät koneen vartiointia, hätäpysäytystoimintoja, turvalukitustoimintoja, turvallista liikettä, prosessisuojausta ja muita turvallisuuteen liittyviä ohjaustehtäviä. Todellinen turvallisuuskyky riippuu täydellisestä sertifioidusta kokoonpanosta, mukaan lukien ohjainyhdistelmä, laiteohjelmisto, turva-I/O, sovellussuunnittelu ja sovellettavat standardit.
Yksi tärkeimmistä näkökohdista on ymmärtää, että 1756-L8SP ei korvaa ensisijaista GuardLogix-ohjainta. Se on suunniteltu toimimaan yhteensopivan GuardLogix 5580 -turvaohjaimen kanssa.
Yhteensopiviin ensisijaisiin ohjainperheisiin kuuluvat mallit, kuten 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES ja 1756-L85ES. Rockwell Automationin nykyisessä dokumentaatiossa nämä mallit tunnistetaan GuardLogix 5580 -ohjaimiksi ja 1756-L8SP tunnistetaan erikseen turvaohjaimeksi samassa arkkitehtuurissa. :contentReference[oaicite:2]{index=2}
Suorittaa GuardLogix-sovelluksen ja koordinoi järjestelmän toimintaa.
Tarjoaa turvallisuuskumppanin roolin ohjainarkkitehtuurissa.
Yhdistää kentän turvalaitteet ja koneen turvatoiminnot.
Turvallisuuden kannalta kriittisissä projekteissa insinöörien tulee aina tarkistaa tarkka ohjainyhdistelmä ja laiteohjelmistoversio soveltuvan Rockwell Automationin teknisen dokumentaation ja turvallisuussertifikaatin perusteella. Rockwellin julkaisemissa teknisissä tiedoissa todetaan, että tietyt toiminnalliset turvallisuusominaisuudet ovat riippuvaisia tietyistä laiteohjelmistoversioista ja järjestelmäkokoonpanoista. :contentReference[oaicite:3]{index=3}
Teknisillä tiedoilla on merkitystä suunniteltaessa vaihtoa, arvioitaessa kaapin kuntoa tai tarkistettaessa, mahtuuko moduuli olemassa olevaan asennukseen. Saatavilla olevat tekniset viitteet tunnistavat 1756-L8SP:n avoimeksi, runkoon asennettavaksi turvakumppaniohjaimeksi.
| Parametri | 1756-L8SP tiedot |
|---|---|
| Tuoteperhe | ControlLogix / GuardLogix 5580 |
| Tuotetyyppi | Turvallisuuskumppanin valvoja |
| Asennus | ControlLogix-runko |
| Kotelo | Avoin tyyli |
| Nykyinen arvonta | 5 mA 1,2 VDC:llä; noin 1,2 A 5,1 VDC:llä |
| Käyttölämpötila | Jopa -25 - 70 °C määritetystä kokoonpanosta riippuen |
| Varastointilämpötila | Noin -40 - 85 °C |
| Suhteellinen kosteus | Jopa 95%, ei kondensoituvaa |
| Verkkoportit | Ei sulautettua verkkoporttia |
Julkaistut jakelijoiden tekniset tiedot raportoivat yllä olevat vakioteho- ja ympäristöluvut, kun taas Rockwell Automation -dokumentaation tulisi pysyä viitteenä turvallisuussovelluksen tarkalle asennus- ja sertifiointivaatimuksille. :contentReference[oaicite:4]{index=4}
1756-L8SP on merkityksellinen aina, kun GuardLogix 5580 -turvallisuusarkkitehtuuria käytetään integroimaan turvaohjaus suurempaan teollisuusautomaatiojärjestelmään. Tyypillisiä ympäristöjä voivat olla valmistus, koneenrakennus, materiaalinkäsittely, autoteollisuus, pakkaaminen ja prosessiin liittyvät asennukset.
Moduuli itse ei määritä turvatoimintoa. Sen sijaan se on osa täydellistä turvajärjestelmää, joka voi sisältää turvasyöttölaitteita, turvalähtölaitteita, käyttölaitteita, moottoreita, suojalaitteita, hätäpysäytyslaitteita ja sovelluskohtaista turvallisuuslogiikkaa.
Oikea asennus alkaa järjestelmän yhteensopivuudesta sen sijaan, että yksinkertaisesti asetetaan moduuli vapaaseen paikkaan. Ennen vaihtamista tai käyttöönottoa insinöörien tulee tarkistaa kotelo, ensisijainen GuardLogix-ohjain, laiteohjelmistoversio, projektin kokoonpano ja turvallisuuteen liittyvät asiakirjat.
Korvaavaa moduulia ei saa koskaan valita pelkästään siksi, että luettelonumero näyttää samalta. GuardLogixilla, ControlLogixilla ja aiemmilla ohjainsukupolvilla voi olla visuaalisesti samanlainen laitteisto, mutta erilaiset toiminnalliset roolit.
Kun GuardLogix-järjestelmä ilmoittaa turvallisuuskumppaniin liittyvästä ongelmasta, huoltohenkilöstön tulee ensin selvittää, liittyykö ongelma laitteistoon, kokoonpanoon, laiteohjelmistoon, alustan tiedonsiirtoon vai laajempaan turvajärjestelmään.
| Havaittu kunto | Tarkistettavat kohteet |
|---|---|
| Ohjaimen tai kumppanin vika | Ohjaimen tila, moduulin diagnostiikka, laiteohjelmiston yhteensopivuus ja projektin konfigurointi |
| Odottamaton turvallisuustila | Turva-I/O, sovelluslogiikka, kenttälaitteet ja turvallisuustehtävädiagnostiikka |
| Moduulia ei tunnistettu | Rungon istuimet, laitteiston identiteetti, versioiden yhteensopivuus ja kokoonpano |
| Järjestelmä ei toimi vaihdon jälkeen | Oikea luettelonumero, laiteohjelmisto, projektin versio, ohjaimen pariliitos ja turvatarkistus |
Huoltoryhmien tulee dokumentoida alkuperäinen laitteiston identiteetti ja ohjainversio ennen moduulin vaihtamista. Tämä yksinkertainen vaihe voi vähentää merkittävästi käyttöönoton viiveitä, erityisesti vanhemmissa tuotantojärjestelmissä, joissa alkuperäinen projektidokumentaatio saattaa olla puutteellinen.
Teollisuuden ohjaimen hankinta on eri asia kuin perinteisen kulutuselektroniikkatuotteen ostaminen. Buyers need to consider exact part numbers, hardware condition, revision information, availability, documentation, warranty terms, and application compatibility.
Allen-Bradley 1756-L8SP:n ostajien tulee vahvistaa ainakin seuraavat tiedot ennen tilauksen tekemistä:
Floating Light Automation Trade Co., Ltd. voi tukea teollisuusautomaation ostajia, jotka tarvitsevat apua automaatiokomponenttien tunnistamisessa ja korvaavien laitteiden hankinnassa. Tarjousta pyydettäessä täydellisen luettelonumeron ja saatavilla olevien nimikilven tietojen antaminen voi auttaa vähentämään tarpeetonta viestintää ja parantaa osien tunnistuksen tarkkuutta.
Ei. 1756-L8SP on GuardLogix 5580 -turva-arkkitehtuurissa käytetty Safety Partner Controller. Sitä ei pidä käsitellä erillisenä yleiskäyttöisenä ControlLogix-suorittimena. Rockwell Automation luettelee sen GuardLogix 5580 -turvaohjainperheeseen. :contentReference[oaicite:6]{index=6}
1756-L8SP on suunniteltu toimimaan yhteensopivien GuardLogix 5580 ensisijaisten turvaohjaimien kanssa, mukaan lukien 1756-L81ES - 1756-L85ES -perheen jäsenet. Tarkka yhteensopivuus tulee tarkistaa nykyisen Rockwell Automation -dokumentaation ja asennetun laiteohjelmistoversion perusteella. :contentReference[oaicite:7]{index=7}
Saatavilla olevat tuotetiedot osoittavat, että 1756-L8SP:ssä ei ole sulautettua verkkoporttia. Sen rooli on pikemminkin turvallisuuskumppani ControlLogix-rungossa kuin erillisenä verkotettuna ohjaimena. :contentReference[oaicite:8]{index=8}
GuardLogix 5580 -järjestelmät konfiguroidaan ja ohjelmoidaan Studio 5000 Logix Designerilla. Tarkka ohjelmistoversio ja yhteensopivuusvaatimukset tulee tarkistaa ohjaimen laiteohjelmiston ja projektin vaatimusten kanssa.
Laitteiston vaihtoa ei pitäisi pitää pelkkänä plug and play -toimenpiteenä turvallisuussovelluksessa. Vaihto tulee tarkistaa nykyisen ohjaimen, laiteohjelmiston, projektin kokoonpanon, turvallisuusvaatimusten ja käyttöönottomenettelyn perusteella.
Rockwell Automationin teknisessä dokumentaatiossa todetaan, että tietyt GuardLogix 5580 -kokoonpanot, joissa käytetään 1756-L8SP:tä, voivat tukea ominaisuuksia SIL 3:een ja kategoriaan 4 / suorituskykytasoon e asti sovellettavissa olosuhteissa. Sertifiointi riippuu koko järjestelmästä, määritetystä laiteohjelmistosta, arkkitehtuurista ja toteutuksesta eikä pelkästään 1756-L8SP:stä. :contentReference[oaicite:9]{index=9}
Allen-Bradley 1756-L8SP:llä on erityisasema GuardLogix 5580 -alustalla. Sen sijaan, että se toimisi itsenäisenä PLC:nä, se toimii turvallisuuskumppanina yhteensopivassa GuardLogix-arkkitehtuurissa, mikä auttaa tarjoamaan korkean eheyden turvallisuussovelluksiin tarvittavan käsittelyrakenteen.
Insinööreille tärkeimmät seikat ovat järjestelmän yhteensopivuus, ohjainpariliitos, laiteohjelmisto, runkovaatimukset, turvallisuussovellussuunnittelu ja validointi. Ostajaryhmille tarkka osanumeron tarkistus, tuotteen kunto, jäljitettävyys, takuu ja toimitusvaatimukset voivat olla yhtä tärkeitä.
1756-L8SP:n selkeä ymmärtäminen voi auttaa vähentämään virheellisiä vaihtoja, lyhentää vianetsintäaikaa ja tehdä teollisuusautomaation ylläpidosta ennakoitavampaa. Suunnitteletpa uutta GuardLogix-asennusta tai hankit korvaavan olemassa olevan tuotantolinjan, tuotteen tarkan tunnistamisen tulee aina tapahtua ennen ostamista ja käyttöönottoa.
