Artikkelin tiivistelmä:Tarkka etäisyysmittaus on välttämätöntä luotettavalle teollisuusautomaatiolle, tehokkaalle materiaalinkäsittelylle ja tasaiselle tuotannon laadulle. TheIFM O1D100valosähköinen etäisyysanturi tarjoaa kosketuksettoman optisen mittauksen, konfiguroitavat kytkentätoiminnot, analogiset lähtövaihtoehdot ja IO-Link-tiedonsiirron monenlaisiin tehdassovelluksiin.Kelluva valoauttaa teollisia ostajia hankkimaan automaatiokomponentteja ja arvioimaan laitteidensa antureiden yhteensopivuutta. Tämä opas tutkii IFM O1D100:n tärkeimmät tekniset tiedot, toimintaperiaatteet, käytännön sovellukset, asennusnäkökohdat ja valintakriteerit.

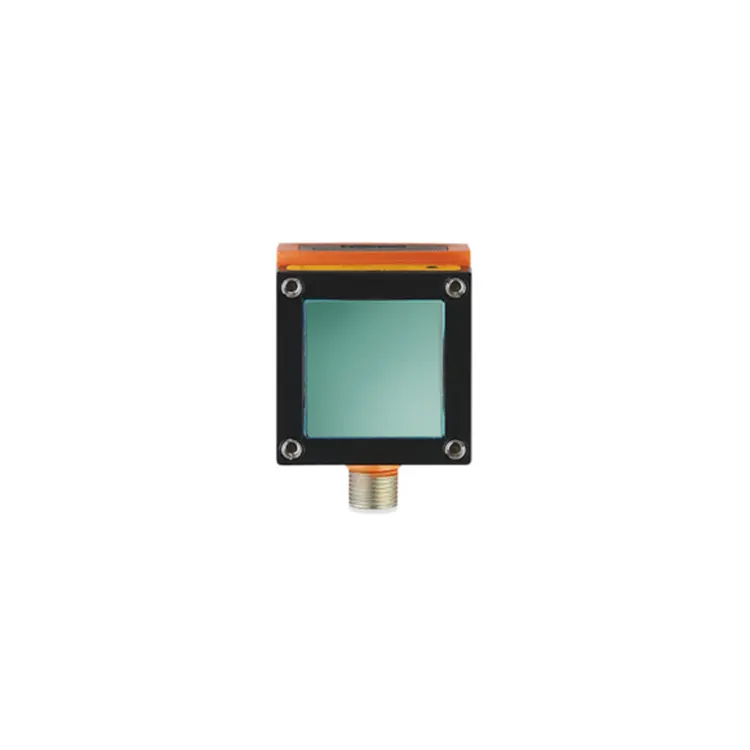

TheIFM O1D100on valosähköinen etäisyysanturi, joka on suunniteltu teollisiin sovelluksiin, jotka vaativat luotettavan, kosketuksettoman kohteen havaitsemisen ja etäisyyden mittauksen. Ifm electronicin valmistama se kuuluu optisten etäisyysantureiden O1D-perheeseen ja on suunniteltu mittaamaan jopa 10 metrin etäisyyksiä tietyissä vertailuolosuhteissa.
Toisin kuin mekaaniset mittauslaitteet, valosähköisen etäisyysanturin ei tarvitse koskettaa kohdekohdetta. Tämä tekee siitä hyödyllisen liikkuvien tuotteiden tarkkailuun, esineiden sijainnin havaitsemiseen ja etäisyyksien mittaamiseen, joissa fyysinen kosketus voi häiritä tuotantoa tai vahingoittaa herkkiä materiaaleja.
O1D100 yhdistää konfiguroitavan tunnistusalueen kytkentälähtöihin ja analogiseen lähtövaihtoehtoon. Sen IO-Link-liitäntä tukee myös parametrointia ja anturitietojen siirtoa yhteensopiviin automaatiojärjestelmiin.
Valmistajien, järjestelmäintegraattoreiden ja huoltotiimien tärkein etu on mahdollisuus sisällyttää etäisyystiedot olemassa oleviin ohjausprosesseihin ilman mekaanista mittausmekanismia tunnistuspisteessä.
Ostajat voivat tarkastella IFM O1D100 -tuotesivua Floating Lightista tuotetietoja ja hankintakyselyjä varten.
Teollisuusanturia arvioidessaan insinöörien tulee ottaa huomioon enemmän kuin sen suurin mittausetäisyys. Lähtökokoonpano, sähköinen yhteensopivuus, ympäristönsuojelu, viestintäominaisuudet ja kohteen pinnan ominaisuudet vaikuttavat kaikki todelliseen suorituskykyyn.
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Valosähköinen etäisyysanturi |
| Valmistaja | ifm sähköinen |
| Malli | O1D100 |
| Mittausalue | 0,2–10 m määritetyissä vertailuolosuhteissa |
| Käyttöjännite | 18-30 V DC |
| Sähkötehon suunnittelu | DC PNP |
| Digitaaliset lähdöt | 2 konfiguroitavaa kytkentälähtöä |
| Analogiset lähtövaihtoehdot | 4–20 mA tai 0–10 V, konfiguroitavissa |
| Tiedonsiirtoliittymä | IO-Link COM2, 38,4 kBaud, versio 1.1 |
| Näytteenottotaajuus | 1-50 Hz |
| Suojausluokitus | IP67 |
| Ympäristön käyttölämpötila | -10°C - +60°C |
| Asunnon mitat | 59 × 42 × 52 mm |
| Laser suojausluokka | Luokka 2 |
| Sähköliitäntä | Yksi viisinapainen M12 A-koodattu liitin |
Huomautus: Tekniset tiedot perustuvat valmistajan julkaisemiin tuotetietoihin. Ilmoitettu mittausalue riippuu kohteen heijastavuudesta ja vertailuolosuhteista. Tarkista nykyiset tiedot, kytkentäkaavio ja kokoonpanovaatimukset ennen asennusta tai hankintaa.
Yksi tärkeä valintaperuste on mittaustarkkuus. 10 metrin maksimietäisyys ei tarkoita, että anturi tarjoaa saman tarkkuuden kaikilla etäisyyksillä. Kohteen väri, pinnan heijastavuus, ympäristön valo ja käyttöolosuhteet voivat vaikuttaa mittauksen suorituskykyyn. Insinöörien tulee ottaa huomioon viralliset IFM O1D100 tekniset tiedot määrittäessään hyväksyttäviä toleransseja.
IFM O1D100 käyttää optista lentoajan mittausta. Yksinkertaistettuna anturi lähettää valoa kohti kohdetta ja arvioi palautetun signaalin etäisyyden määrittämiseksi. Tämän ansiosta laite voi mitata esineitä ilman suoraa kosketusta.
Kun etäisyysarvo on saatu, anturi voi käyttää konfiguroituja lähtötoimintojaan tiedon välittämiseen liitettyyn ohjaimeen tai automaatiojärjestelmään.
Esimerkiksi pakkauslinja voi käyttää etäisyystietoja tunnistaakseen, onko tuote saavuttanut tietyn sijainnin. Ohjain voi sitten koordinoida kuljetinta, toimilaitetta tai tarkastustoimintoa konfiguroidun tunnistuskynnyksen perusteella.
IO-Link lisää uuden tason toimintoja. Yhteensopivan isäntälaitteen ja ohjaimen avulla teknikot voivat käyttää tuettuja prosessitietoja, säätää parametreja ja hakea diagnostiikkatietoja. Tämä voi yksinkertaistaa käyttöönottoa ja vähentää anturin toistuvien manuaalisten säätöjen tarvetta.
IFM O1D100 soveltuu moniin tehdasautomaatiotehtäviin, joissa kosketukseton etäisyysmittaus antaa hyödyllistä tietoa ohjausprosessiin. Sen soveltuvuus tulee aina varmistaa vaaditun alueen, tavoiteominaisuuksien, vastetarpeiden ja asennusympäristön perusteella.
Kokoonpano- ja valmistuslinjoilla anturi voi tarkkailla työkappaleiden, kiinnikkeiden tai liikkuvien komponenttien asentoa. Etäisyyden kynnykset voivat auttaa ohjausjärjestelmää määrittämään, onko objekti odotetulla toiminta-alueella ennen seuraavan prosessin alkamista.
Tämä lähestymistapa voi tukea toistettavia käsittelysarjoja ja vähentää riippuvuutta mekaanisista kosketinkytkimistä sopivissa sovelluksissa.
Automaattisten varastointijärjestelmien, kuljettimien ja kuormalavojen käsittelylaitteiden on usein tunnistettava esineiden sijainti tai arvioitava kohteen ja kiinteän vertailupisteen välinen etäisyys.
O1D100 voi tarjota etäisyystietoja valittuihin paikannus- ja läsnäolovalvontatehtäviin. Sovellukset, jotka sisältävät monimutkaisia lavakuormia, useita kohteita tai turvallisuuden kannalta kriittistä törmäysten välttämistä edellyttävät kuitenkin erillisen kattavuuden ja järjestelmätason turvallisuusvaatimusten arvioinnin.
Pakkaus- ja paketinkäsittelyjärjestelmissä etäisyysmittaukset voivat auttaa määrittämään, onko pakkaus saavuttanut määritellyn sijainnin vai kuuluuko kohde määritettyyn mittausikkunaan.
Jos pakkauksen mitat on laskettava, insinöörien tulee arvioida koko anturin järjestely ja ohjauslogiikka. Yksittäinen etäisyyslukema ei automaattisesti tarjoa paketin täydellistä kolmiulotteista mittausta.
Teollisuuskoneet voivat vaatia jatkuvaa tai säännöllistä komponenttien sijainnin, materiaalitasojen tai muuttuvien etäisyyksien seurantaa. O1D100:n analoginen lähtö voi olla hyödyllinen, kun ohjain tarvitsee etäisyyteen liittyvän signaalin pelkän päälle/pois-tilan sijaan.
Ennen kuin käytät sitä tasonmittaukseen tai epäsäännöllisten pintojen valvontaan, tarkista kohdemateriaali, mittausgeometria, ympäristöolosuhteet ja vaadittu mittaustoleranssi.
Oikea integrointi alkaa sähköyhteensopivuudesta ja mittauksen käytön selkeästä ymmärtämisestä. Jopa pätevä anturi voi tuottaa epäluotettavia järjestelmätuloksia, jos sen lähtöasetukset tai ohjaimen asetukset ovat virheellisiä.
PLC-integrointia varten tarkista valitun ohjaimen sähköiset tulotiedot ja skaalauslogiikka. Älä oleta, että O1D100 tukee suoraan kaikkia muille automaatiotuotteille lueteltuja yhteysprotokollia. Sen dokumentoitu tiedonsiirtoliittymä on IO-Link; mikä tahansa verkkotason integrointi voi vaatia yhteensopivan isäntälaitteen tai yhdyskäytävän.
Paras etäisyysanturi on se, joka täyttää sovelluksen todelliset käyttövaatimukset, ei välttämättä malli, jonka nimellisalue on suurin. Jäsennelty vertailu auttaa ostajia välttämään laitteen valitsemista, joka ei sovellu kohdemateriaaliin tai ohjausjärjestelmään.
| Valintatekijä | Mitä tarkistaa | Miksi sillä on merkitystä |
|---|---|---|
| Mittausetäisyys | Minimi-, normaali- ja enimmäistyöetäisyydet | Varmistaa, että kohde pysyy käyttöalueella. |
| Kohdepinta | Väri, heijastavuus, rakenne ja mitat | Vaikuttaa palautetun optisen signaalin laatuun ja luotettavuuteen. |
| Vaadittu tarkkuus | Sallittu mittausvirhe todellisella etäisyydellä | Estää pitkän kantaman anturin käytön yli sen käytännön toleranssin. |
| Lähtöyhteensopivuus | PNP-tulot, analogiset kanavat tai IO-Link-tuki | Varmistaa, että anturi voi kommunikoida ohjausjärjestelmän kanssa. |
| Toimintaympäristö | Lämpötila, pöly, kosteus, tärinä ja ympäristön valo | Auttaa määrittämään, toimiiko anturi luotettavasti asennuskohdassa. |
| Vastausvaatimukset | Näytteenottotaajuus ja koneen sykliaika | Varmistaa, että mittauspäivitykset sopivat prosessin nopeuteen. |
| Asennustila | Kotelon mitat, asennusasento ja kaapelin pääsy | Tukee suoraviivaista mekaanista integrointia ja huoltoa. |
Kun vertaat O1D100:aa toiseen anturiin, tarkista molempien tuotteiden viralliset tekniset tiedot vertailukelpoisissa olosuhteissa. Mittausperiaatteiden, vertailukohteiden, tulostoimintojen ja ympäristöluokitusten erot voivat tehdä otsikon määrittelyistä harhaanjohtavia.
Ostajatiimien tulee myös tarkistaa tarkka mallin nimi, tuotteen kunto, toimitusaika, takuuehdot ja teknisen dokumentaation saatavuus ennen tilauksen tekemistä.
Hyvät asennustavat auttavat ylläpitämään johdonmukaisia mittauksia ja minimoivat tarpeettoman vianetsinnän. Vaikka IFM O1D100:lla on IP67-suojausluokka, asennusolosuhteet ja tavoiteominaisuudet vaikuttavat silti käytännön suorituskykyyn.
Pölyä tai öljysumua sisältäville sovelluksille laaditaan huoltoaikataulu, joka perustuu todelliseen kontaminaatiotasoon. Koteloluokitus ei takaa, että anturin etuikkunassa olevat kerrostumat eivät vaikuta optiseen mittaukseen.
Jos mittaukset vaihtelevat, tarkista kohdistus, kohteen heijastavuus, ympäristön valo, sähköliitännät ja kokoonpanoasetukset ennen laitteen vaihtamista. Vertaa tarvittaessa anturin lukemia tunnettuun vertailumittaukseen kontrolloiduissa olosuhteissa.
Julkaistu mittausalue on 0,2–10 metriä tietyissä vertailuolosuhteissa käyttämällä valkoista maalia 90 %:n remissiolla. Todellinen suorituskyky riippuu tavoiteominaisuuksista ja toimintaympäristöstä.
Kyllä. O1D100 tukee IO-Link COM2:ta 38,4 kBaudilla ja IO-Linkin versiota 1.1. Yhteensopiva IO-Link-isäntä tarvitaan viestintätoimintojen käyttämiseen.
Kyllä. Yksi sen lähdöistä voidaan konfiguroida 4–20 mA virtasignaalille tai 0–10 V jännitesignaalille. Analoginen alue tulee konfiguroida sopimaan sovelluksen mittausvaatimuksiin ja ohjaimen tuloon.
Sen IP67-luokitus tarjoaa suojan pölyn sisäänpääsyltä ja tilapäiseltä upotukselta tietyissä testiolosuhteissa. Optisen ikkunan voimakas kontaminaatio voi kuitenkin vaikuttaa mittauksen laatuun, joten ympäristön soveltuvuus ja puhdistusvaatimukset tulee arvioida jokaisessa asennuksessa.
Ilmoitettu käyttöjännite on 18–30 V DC. Noudata aina virallista kytkentäkaaviota ja varmista virtalähteen ja ohjaimen tulovaatimukset ennen anturin liittämistä.
Varmista oikea kohdistus, käytä edustavia kohdemateriaaleja testauksen aikana, pidä optinen ikkuna puhtaana ja määritä näytteenottotaajuus ja lähtökynnykset asianmukaisesti. Jos lukemat pysyvät epävakaina, tarkista ympäristön valo, pinnan heijastavuus, sähköiset häiriöt ja toimintaetäisyys.
Teollisuusostajat voivat ottaa yhteyttä Floating Lightiin sen IFM O1D100 -tuotesivun kautta pyytääkseen tarjouksen ja vahvistaakseen nykyisen varaston, toimitusjärjestelyt, tuotedokumentaation ja sovellettavat takuuehdot.
IFM O1D100 on käytännöllinen vaihtoehto teollisuussovelluksiin, joissa tarvitaan kosketuksetonta etäisyysmittausta, konfiguroitavaa kytkentäkäyttäytymistä, analogista signaalilähtöä ja IO-Link-tiedonsiirtoa. Sen mittausalue jopa 10 metriä tietyissä vertailuolosuhteissa tekee arvioinnin arvoiseksi tuotantolinjan paikannukseen, materiaalinkäsittelyyn, pakkaamiseen ja valikoituihin laitevalvontatehtäviin.
Avain onnistuneeseen toteutukseen on sovittaa anturin todellinen mittaussuorituskyky ja liitäntäominaisuudet kohdemateriaaliin, työskentelyetäisyyteen, konesykliin ja ympäristöolosuhteisiin. Huolellinen konfigurointi ja käyttöönotto ovat yhtä tärkeitä kuin oikean mallin valinta.
