Allen-Bradley PLCjärjestelmiä käytetään laajalti teollisuusautomaatiossa, koska ne tarjoavat luotettavan koneohjauksen, joustavan ohjelmoinnin, vahvat viestintäominaisuudet ja skaalautuvan arkkitehtuurin. Tämä opas selittää, kuinka Allen-Bradley PLC:t toimivat, missä niitä käytetään, kuinka valita oikea alusta, miltä yleisimmät integraatioongelmat näyttävät ja kuinka rakentaa luotettavampi ohjausjärjestelmä nykyaikaisiin valmistusympäristöihin.
Allen-Bradley PLC on ohjelmoitava logiikkaohjain, jota käytetään seuraamaan tuloja, suorittamaan ohjausohjelmaa ja ohjaamaan lähtöjä teollisuuslaitteissa ja automatisoiduissa prosesseissa. Allen-Bradley on tunnettu automaatiobrändi, joka liittyy Rockwell Automationiin, ja sen PLC-portfolio kattaa sovelluksia kompakteista itsenäisistä koneista suuriin valmistusjärjestelmiin.
PLC korvaa monimutkaisen johdotetun releohjauksen tai vähentää sen tarvetta. Sen sijaan, että muuttaisivat suuria määriä johdotuksia, kun koneen järjestystä on muutettava, insinöörit voivat muuttaa ohjauslogiikkaa ohjelmistossa. Tämä helpottaa PLC-pohjaisen automaation mukauttamista tuotantovaatimusten muuttuessa.
Tyypillinen PLC vastaanottaa signaaleja laitteista, kuten antureista, painikkeista, koodereista, painekytkimistä, lämpötilainstrumenteista ja turvallisuuteen liittyvistä laitteista. Ohjain käsittelee nämä signaalit ohjelmoidun logiikkansa mukaisesti ja lähettää sitten komennot ulostuloille, kuten moottoreille, venttiileille, kontaktoreille, toimilaitteille ja ilmaisinlaitteille.
Teollisuusympäristöt vaativat laitteita, jotka voivat toimia tasaisesti vaativissa olosuhteissa. Tuotantohäiriöt voivat johtaa tuotannon menettämiseen, toimitusaikataulujen myöhästymiseen, materiaalihukkaan ja kalliisiin vianetsintään. Tästä syystä ohjaimen valinnassa tulee huomioida enemmän kuin alkuperäinen ostohinta.
Allen-Bradley PLC -alustat valitaan usein projekteihin, joissa yhteensopivuus olemassa olevan automaatioinfrastruktuurin, ohjelmointityökalujen, teollisen verkottumisen, skaalautuvuuden ja pitkäaikaisen tuen kanssa ovat tärkeitä.
Vaikka järjestelmämallit vaihtelevat, PLC:n peruskäyttösykli on yksinkertainen. Ohjain lukee tulotiedot, suorittaa ohjelmoidun logiikan ja päivittää lähdöt. Tämä prosessi toistuu jatkuvasti ohjaimen ollessa toiminnassa.
Tulot
Kenttäanturit ja kytkimet antavat tietoa koneen tilasta.
Logiikka
Prosessori arvioi ohjelmoidut ohjeet.
Lähdöt
Säädin ohjaa toimilaitteita, moottoreita, venttiileitä tai muita laitteita.
Viestintä
Tietoja voidaan vaihtaa käyttöliittymän, asemien, verkkojen ja valvontajärjestelmien kanssa.
Tämän arkkitehtuurin avulla insinöörit voivat luoda automaattisia sekvenssejä, jotka vastaavat reaaliaikaisiin olosuhteisiin. Kuljetinjärjestelmä voi esimerkiksi havaita tuotteen, vahvistaa sen sijainnin, aktivoida moottorin, viestiä tilan käyttöliittymään ja pysäyttää linjan, jos havaitaan epänormaali tila.
Yksi yleinen ostovirhe on ohjaimen valinta pelkästään siksi, että sillä on tuttu tuotenimi. Allen-Bradley tarjoaa useita ohjainperheitä, ja oikea valinta riippuu I/O-vaatimuksista, prosessointivaatimuksista, liikevaatimuksista, verkosta, fyysisestä asennuksesta ja tulevasta laajennuksesta.
| PLC-perhe / alusta | Tyypillinen rooli | Keskeinen huomio |
|---|---|---|
| Micro800 | Kompaktit koneet ja pienemmät automaatiojärjestelmät | Kompakti koko, hinta, I/O ja tiedonsiirtovaatimukset |

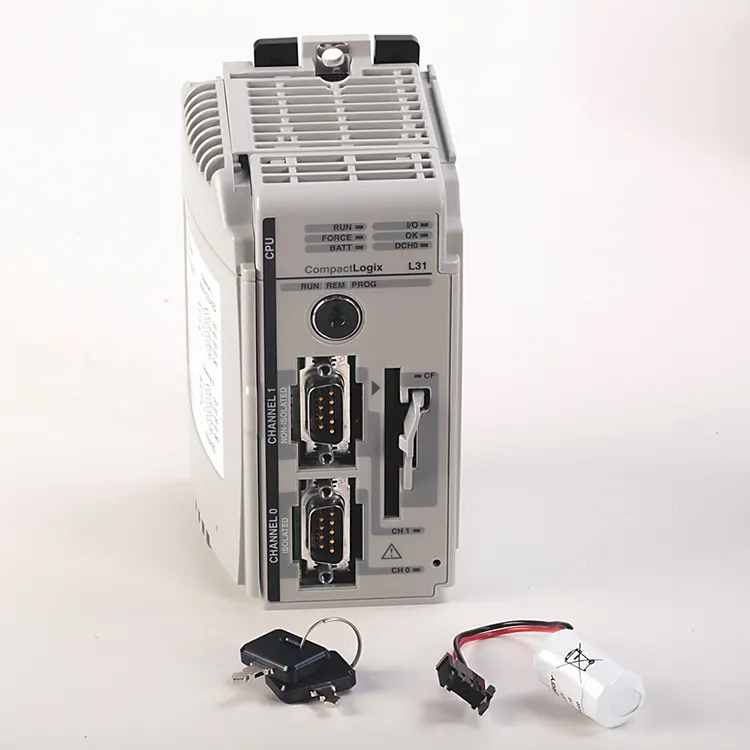

| CompactLogix | Konetason ja keskitason automaatio | Suorituskyky, modulaarinen laajennus ja verkkoarkkitehtuuri |
| ControlLogix | Suuret ja monimutkaiset ohjausjärjestelmät | Suuri järjestelmäkapasiteetti, redundanssi ja edistynyt integrointi |
| Vanhat alustat | Olemassa olevat koneet | Varaosat, ohjelmistojen yhteensopivuus ja migraatiosuunnittelu |
Tarkka ohjain tulee aina valita nykyisten teknisten vaatimusten ja tietyn projektiympäristön perusteella yleisen tuoteluokituksen sijaan.
Oikean PLC:n valinta alkaa koneesta, ei luettelosta. Hyvin määritelty vaatimuslista voi estää ylikulutuksen, alimitoituksen ja vaikeat päivitykset myöhemmin.
Allen-Bradley PLC -järjestelmiä voidaan käyttää monissa valmistus- ja prosessiympäristöissä. Niiden rooli riippuu laitearkkitehtuurista ja ohjausvaatimuksista.
Ohjaimen asennus on vain yksi osa automaatioprojektia. PLC:n ja muiden laitteiden välisillä rajoilla esiintyy monia käyttöönottoongelmia.
Yleisiä ongelmia ovat virheellinen I/O-osoite, yhteensopimattomat viestintäasetukset, yhteensopimattomat laitekokoonpanot, väärät tietotyypit, riittämätön verkon suunnittelu ja huonosti dokumentoitu johdotus. Koneessa voi olla täysin toimiva PLC, mutta sen toiminta on silti epäluotettavaa, koska ympäröivää järjestelmää ei ole suunniteltu johdonmukaisesti.
Käytännön integrointiprosessiin tulee sisältyä I/O-luettelo, sähköpiirustukset, verkkoarkkitehtuuri, laiteosoitesuunnitelma, ohjelmistojen varmuuskopiot, testausmenettelyt ja selkeä käyttöönottodokumentaatio.
Jopa hyvin suunniteltu PLC-järjestelmä vaatii asianmukaista huoltoa. Kun tuotantolinja pysähtyy, nopein ratkaisu ei aina ole PLC:n vaihtaminen. Insinöörien tulee ensin selvittää, johtuuko ongelma virtalähteestä, kenttäjohdotuksesta, I/O-laitteista, tiedonsiirrosta, ohjelmoinnista vai itse ohjaimesta.
Hyödyllinen vianmäärityssarja on:
Ennaltaehkäisevän huollon tulee sisältää myös kaapin tarkastus, ympäristötarkastukset, varmuuskopioiden tarkastus, dokumentaatiopäivitykset ja varaosien suunnittelu. Kriittisten tuotantolaitteiden kohdalla selkeä palautusmenettely voi vähentää seisokkeja merkittävästi.
| Projektin vaatimus | Suositeltu suunta | Pääkysymys |
|---|---|---|
| Pieni itsenäinen kone | Kompakti ohjainalusta | Kuinka monta I/O-pistettä ja viestintälaitetta tarvitaan? |
| Kasvatuskonejärjestelmä | Modulaarinen keskitason arkkitehtuuri | Mitä laajennusta tarvitaan myöhemmin? |
| Suuri tuotantojärjestelmä | Suuren kapasiteetin ohjainarkkitehtuuri | Mitkä ovat suorituskyky-, redundanssi- ja integrointivaatimukset? |
| Vanha kone | Siirto- tai korvausstrategia | Mitä voidaan säilyttää ja mitä pitää vaihtaa? |
Nykyaikainen teollisuusautomaatio yhdistää yhä enemmän konetason ohjauksen tuotantotietoihin, visualisointiin, etädiagnostiikkaan ja korkeamman tason tuotantojärjestelmiin. Tämä ei poista PLC:iden roolia. Sen sijaan PLC:stä tulee yhä enemmän yksi tärkeä komponentti yhdistetyssä automaatioarkkitehtuurissa.
Tulevaisuudessa valmiissa projekteissa tulee siksi huomioida nykypäivän konejärjestyksen lisäksi myös se, miten toimintadataa kerätään, miten laitteet kommunikoivat, miten ohjelmistoja ylläpidetään ja miten muita automaatioresursseja voidaan integroida.
Kyberturvallisuus, verkon segmentointi, pääsynhallinta, luotettavat varmuuskopiot ja hallitut ohjelmistomuutokset ovat myös yhä tärkeämpiä, kun teollisuuden ohjausjärjestelmät yhdistetään entistä enemmän.
Mihin Allen-Bradley PLC:tä käytetään?
Sitä käytetään automatisoitujen koneiden ja teollisuusprosessien ohjaamiseen vastaanottamalla kenttäsyötteitä, suorittamalla ohjelmoitua logiikkaa ja ohjaamalla lähtöjä, kuten moottoreita, venttiileitä, toimilaitteita ja muita laitteita.
Sopiiko Allen-Bradley pienille koneille?
Kyllä. Allen-Bradleyn valikoima sisältää kompakteja ohjainalustoja, jotka on suunniteltu pienempiin automaatiosovelluksia varten, sekä suurempia alustoja monimutkaisempiin järjestelmiin.
Kuinka minun pitäisi valita Allen-Bradley PLC?
Aloita I/O-määrästä, käsittelyvaatimuksista, viestintätarpeista, koneen koosta, ympäristöolosuhteista, ohjelmistovaatimuksista, laajennussuunnitelmista ja yhteensopivuudesta olemassa olevien laitteiden kanssa.
Voiko Allen-Bradley PLC kommunikoida käyttöliittymän kanssa?
Kyllä. PLC-pohjaiset automaatiojärjestelmät voivat kommunikoida käyttöliittymien kanssa asianmukaisten teollisten viestintäarkkitehtuurien ja yhteensopivien konfiguraatioiden avulla.
Mikä on suurin virhe vanhan PLC:n vaihdossa?
Ohjaimen vaihtaminen dokumentoimatta täysin olemassa olevaa I/O:ta, ohjelman toimintaa, verkkoyhteyksiä, konejärjestystä ja oheislaitteita voi aiheuttaa odottamattomia käyttöönottoongelmia.
Miten PLC:n seisokkeja voidaan vähentää?
Luotettava dokumentaatio, tarkistetut ohjelmistojen varmuuskopiot, ennaltaehkäisevä huolto, varaosien suunnittelu, asianmukainen diagnostiikka ja koulutettu huoltohenkilöstö voivat kaikki pidentää palautumisaikaa vian ilmetessä.
Tarjoaako tehokkain PLC aina parhaan ratkaisun?
Ei. Paras ohjain on se, joka vastaa todellista sovellusta. Ylimitoitus voi lisätä tarpeettomia kustannuksia, kun taas alimitoitus voi rajoittaa suorituskykyä ja tulevaa laajentumista.
Allen-Bradley PLC -tekniikka voi tarjota vahvan perustan koneohjaukselle ja teollisuusautomaatiolle, kun ohjain, I/O, tietoliikennearkkitehtuuri, ohjelmistot ja ympäröivät laitteet on sovitettu oikein sovellukseen.
Tehokkain lähestymistapa on aloittaa asiakkaan tuotantovaatimuksista sen sijaan, että valitaan PLC pelkän mallin nimen perusteella. I/O-pisteiden lukumäärän, vaaditun prosessoinnin suorituskyvyn, verkkoarkkitehtuurin, ympäristöolosuhteiden, ylläpito-odotusten ja tulevien laajennussuunnitelmien ymmärtäminen auttaa luomaan ohjausjärjestelmän, joka on sekä käytännöllinen että luotettava.
