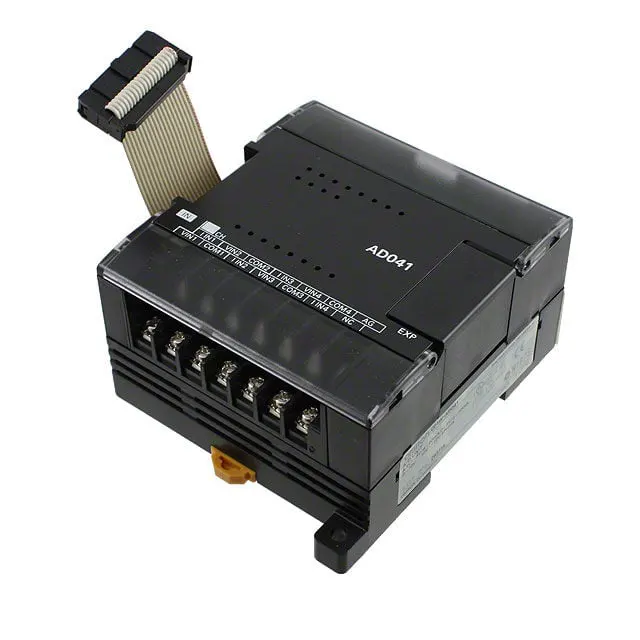

Omron CP1W-AD041

Omron CP1W-AD041 on 4-kanavainen analogisen tulon laajennusmoduuli, joka on sovitettu yksinomaan CP1E-sarjan ohjelmoitavan logiikkaohjaimen kanssa. Se voi muuntaa ulkoiset 4-20 mA virtasignaalit tai 0-10 V jännitteen analogiset signaalit digitaalisiksi signaaleiksi, jotka PLC tunnistaa, jotta ohjausjärjestelmä voi kerätä ja käsitellä jatkuvasti muuttuvia fyysisiä parametreja.

Jokainen kanava tukee itsenäistä signaalialueen säätöä, joka voi mukautua joustavasti erityyppisiin antureisiin ja työskentelyolosuhteisiin. Omronin alkuperäinen valmistustekniikka takaa moduulin vakauden pitkäaikaisessa jatkuvassa käytössä, eikä kompakti koko vie ylimääräistä asennustilaa sähkökaappiin.

Tekniset perustiedot

· Tulokanavien määrä:4 eristettyä analogista tulokanavaa

· Tuetut signaalityypit:0-10V tasajännite, 4-20mA tasavirta

· Resoluutio:1/4000 (täysi mittakaava)

· Muunnosnopeus:150μs per kanava

· Tarkkuus:±0,3 % täysi asteiko (25°C ympäristön lämpötila)

· Virtalähde:Virtalähteenä isäntä CP1E PLC, ulkoista virtalähdettä ei tarvita

· Asennusmenetelmä:Yhteensopiva Omronin DIN-kiskoasennuksen kanssa, voidaan asentaa suoraan CP1E-laajennusväylään

· Käyttöympäristön lämpötila:0°C - 55°C, säilytyslämpötila: -20°C - 75°C

· Kosteus:5–95 % suhteellinen kosteus (ei kondensaatiota)

Samankaltaisten Omronin analogisten tulomoduulien vertailu

Omron tarjoaa erilaisia ​​analogisia laajennusmoduuleita CP-sarjan PLC:ille. Asiakkaiden helpottamiseksi oikean tuotteen valinnassa olemme lajitellut useiden yleisten mallien ydinparametrit vertailua varten seuraavasti:

Vertailutuloksista voidaan nähdä, että CP1W-AD041:llä on selvempiä kustannusetuja, kun sinun on kerättävä 3-4 analogista signaalia CP1E-alustalla.

Verrattuna 2-kanavaiseen CP1W-AD021:een CP1W-AD041:n yksikkökanavakustannus on noin 15 % pienempi, mikä sopii paremmin keskikokoisten ohjausjärjestelmien sovelluksiin.

Toisin kuin CJ-sarjan korkean tarkkuuden moduulit, CP1W-AD041 on sijoitettu yleiseen teolliseen ohjaukseen, ja sen tarkkuus täyttää suurimman osan kevyen teollisuuden, pakkausten, vedenkäsittelyn ja muiden teollisuudenalojen havaitsemisvaatimuksista ja hinta on vain 1/3 huippuluokan moduulien hinnasta.

Suositellut sovitusratkaisut

1. Yhteensopivuus PLC Hostin kanssa

CP1W-AD041 on kehitetty erityisesti Omron CP1E -sarjan PLC:tä varten, joka voidaan suoraan laajentaa CP1E N-, E- ja S-sarjan isännille.

Yksi CP1E-isäntä voi liittää jopa 3 CP1W-laajennusmoduulia mukaan lukien CP1W-AD041, eli jopa 12 analogista tulokanavaa voidaan laajentaa, mikä täyttää useimpien pienten ja keskikokoisten automaatiolaitteiden signaalinhankintavaatimukset.

Jos käytät CP1H- tai CP1L-sarjan vanhempia isäntiä, tämä malli on myös yhteensopiva, mutta sinun on vahvistettava isännän laiteohjelmistoversio ennen ostamista.

Jos haluat laajentaa yli 12 kanavaa, suosittelemme, että sovitat CP1E-N60-isäntään suuremman kapasiteetin, joka voi tukea useampia laajennusmoduuleja kysyntään vastaamiseksi.

2. Yhteensopivuus muiden laajennusmoduulien kanssa

Eri sovellusskenaarioiden mukaan tarjoamme seuraavat yleiset yhteensopivuusyhdistelmät:

· Pieni lämpötilan ja paineen tunnistusjärjestelmä: CP1E-N20 + 1 x CP1W-AD041 + 1 x lämpötila-anturi + 1 x paineanturi, tämä yhdistelmä voi kerätä 2 lämpötilasignaalia ja 2 painesignaalia samanaikaisesti, hintaa valvotaan 300 dollarin sisällä, mikä sopii erittäin hyvin pieniin teollisiin testauslaitteisiin.

· Monikanavainen nestetason ohjausjärjestelmä: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 nestetason tulosignaalia, 2 analogista ulostulon säätösignaalia, voi toteuttaa automaattisen nestetason säädön 4 varastosäiliöstä, jota käytetään laajalti pienissä vedenkäsittely- ja elintarvikekäsittelylaitteissa.

· Moniakselinen invertterin nopeuden mittaus: CP1E-N30 + 1 x CP1W-AD041 + 4 x taajuusmuuttajat analogisella lähdöllä, keräävät 4 invertterin lähtötaajuuden ja virtasignaalit reaaliajassa, toteuttavat siirtojärjestelmän keskitetyn valvonnan, mikä voi parantaa tehokkaasti laitteen toiminnan vakautta.

3. Antureiden sovittaminen

CP1W-AD041 tukee 0-10V jännitelähtöä ja 4-20mA virtalähtöantureita samanaikaisesti, yleisimmät markkinoiden teollisuusanturit voidaan liittää suoraan ilman lisämuunnosmoduuleja, mukaan lukien painelähettimet, lämpötilalähettimet, ultraäänitasoanturit, virtausanturit, siirtymäanturit jne.

Jos anturisi lähettää eri signaalialueen, voit myös säätää aluetta mukautumaan PLC-ohjelman avulla, mikä on erittäin joustavaa.

Tyypilliset sovellusskenaariot

· Kevyt teollisuuspakkauslaitteet:kerää pakkauskalvon paine ja tiivistysosan lämpötila, säädä parametrit reaaliajassa pakkauslaadun varmistamiseksi

· Vedenkäsittelyjärjestelmä:kerää vesisäiliön nestetaso, putkilinjan virtaus ja PH-arvo ja toteuta vesipumpun automaattinen käynnistys ja pysäytys

· Jatkuva lämpötilan säätöjärjestelmä:kerää lähettimen lämpötilasignaalin ulostulo ja tulosta ohjaussignaali vastaavan analogisen lähtömoduulin kautta lämmitystehon säätämiseksi

· Tekstiilikoneet:kerää langan jännityssignaali, säädä syöttötelan nopeutta jännityksen vakauden ylläpitämiseksi

· Automatisoidut testauslaitteet:kerää useita analogisia signaaleja testipenkistä tietojen tallentamista ja arviointia varten manuaalisen testauksen sijaan tehokkuuden parantamiseksi

Myynnin jälkeisen palvelun tuki

Kaikki Floating Light Automationin myymät Omron CP1W-AD041 -moduulit tarjoavat 12 kuukauden myynninjälkeisen takuupalvelun. Takuuaikana, jos ei-inhimillisistä vaurioista aiheutuu laatuongelmia, tarjoamme ilmaisen vaihdon tai täyden hyvityksen.

Meillä on ammattitaitoisia teknisiä insinöörejä, jotka voivat tarjota sinulle ilmaista teknistä konsultointia, mukaan lukien johdotusohjeet, ohjelman asettaminen ja muut asiaan liittyvät kysymykset.

Joukkotilauksille voimme tarjota lisäalennuksia, ja myyntihenkilöstömme voi ottaa yhteyttä erityisiin etuuskäytäntöihin neuvotellakseen.

Toimituskapasiteetti ja lähdetakuu

Floating Light Automation on luonut pitkäaikaisen vakaan yhteistyösuhteen Omronin virallisten valtuutettujen jakelijoiden ja suurten kanavatoimittajien kanssa.

Tällä hetkellä CP1W-AD041:n spot-varasto varastoissamme Kiinassa ja Yhdysvalloissa on saavuttanut 120+ yksikköä, mikä pystyy vastaamaan pienten erien prototyyppien koetuotantoon ja kokonaisten laitesarjojen suuriin hankintoihin.

Kaikki myymämme tuotteet ovat 100 % alkuperäisiä uusia tuotteita, jotka voivat tarjota Omronin alkuperäiset tehtaan laaduntarkastustodistukset ja erän pätevyystodistukset.

Tuemme kolmannen osapuolen tehdastarkastusta, kaikki tuotteen laatuongelmat, jotka eivät täytä alkuperäisiä tehdasstandardeja, voidaan palauttaa tai vaihtaa ehdoitta 12 kuukauden kuluessa.

Logistiikan osalta tuemme DHL:n, FedExin, UPS:n ja muita globaaleja pikakanavia, ja tilaus voidaan lähettää 24 tunnin sisällä maksusta, ja yleiset Euroopan ja Pohjois-Amerikan alueet voidaan toimittaa 3-7 työpäivän sisällä.

Pitkäaikaisille suunnitteluyhteistyöasiakkaille voimme tarjota rullaavan varastovarauspalvelun varmistaaksemme, että projektisi ei vaikuta rakentamisen etenemiseen tarvikkeiden puutteen vuoksi.

FAQ

K: Kuinka asennan Omron CP1W-AD041:n?

V: CP1W-AD041 liitetään suoraan CPU-yksikön oikealle puolelle tai edelliseen laajennusyksikköön laajennusliittimen kautta. Asentaminen:

1. Kytke moduulin laajennus-I/O-liitäntäkaapeli CPU-yksikön tai edellisen laajennusyksikön laajennusliittimeen.

2. Kiinnitä moduuli DIN-kiskoon.

3. Jos lisälaajennusyksiköitä tarvitaan, lisälaajennus on mahdollista moduulin oikealla puolella olevan laajennusliittimen kautta.

Huomautus: I/O-laajennusliitäntäkaapeli on kiinnitetty kiinteästi moduuliin, eikä sitä voi irrottaa. Älä koske kaapeliin käytön aikana, jotta vältyt staattisen sähkön aiheuttamilta toimintahäiriöiltä.

K: Tukeeko CP1W-AD041 keskiarvoistamista?

V: Kyllä, se tekee. Keskiarvoistus voidaan ottaa käyttöön tai poistaa käytöstä erikseen jokaiselle kanavalle tuloalueen asetuksissa.

Kun keskiarvolaskenta on käytössä, moduuli tulostaa useiden näytteiden keskiarvon, mikä auttaa vaimentamaan signaalikohinaa.

K: Tukeeko CP1W-AD041 johdinkatkosten havaitsemista?

V: Kyllä, se tekee. CP1W-AD041:ssä on 1–5 V:n ja 4–20 mA:n tuloalueiden johdinkatkosten tunnistus. Moduuli voi havaita epänormaalin tilan, jos anturin signaalijohto katkeaa.
