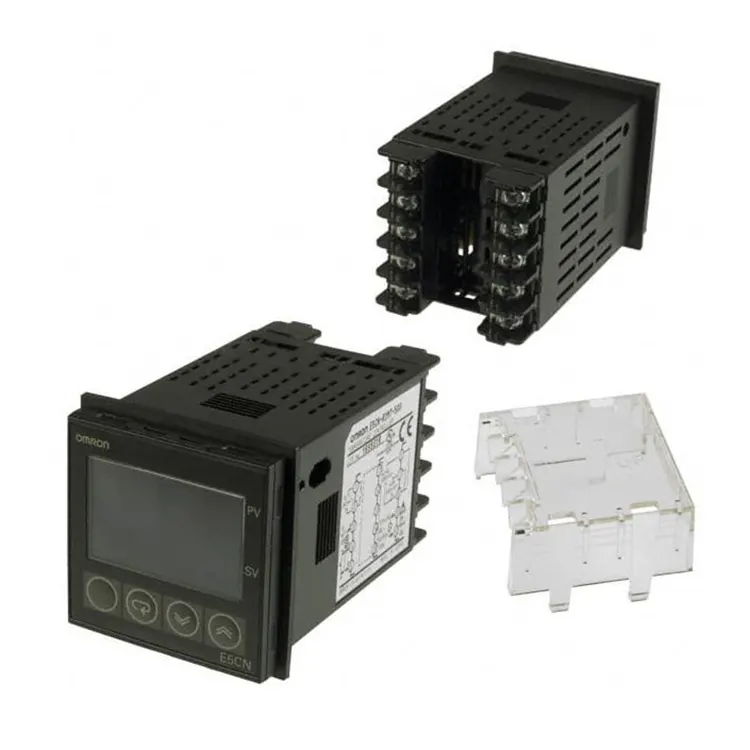

Omron E5CN-Q2MT-500

Maailmanluokan teollisuuden ohjauskomponenttina Omron E5CN-Q2MT-500 tarjoaa vakaan ja tarkan lämpötilan säädön, joten se sopii ihanteellisesti pakkauskoneisiin, muovinkäsittelylaitteisiin, uunijärjestelmiin ja moniin muihin teollisiin sovelluksiin.

Floating Light Automationilla on huomattava määrä tätä mallia ulkomaisissa varastoissa, joiden kuukausittainen toimituskapasiteetti on yli 1 200 yksikköä; kaikki tuotteet hankitaan suoraan valtuutettujen kanavien kautta, mikä takaa 100 % aitoja, aitoja tuotteita asiakkaille ympäri maailmaa.

Mikä on Omron E5CN-Q2MT-500?

Omron E5CN-Q2MT-500 on 1/16 DIN-koon (48 × 48 mm) digitaalinen lämpötilansäädin, joka on varustettu 2-rivisellä kirkkaalla LED-näytöllä, joka näyttää samanaikaisesti prosessiarvon (PV) ja asetusarvon (SV), jolloin käyttäjät voivat lukea lämpötilatiedot yhdellä silmäyksellä jopa monimutkaisissa teollisuuspajaympäristöissä.

Tämä malli tukee 100-240 V AC yleistä tehonsyöttöä, mikä eliminoi käyttäjien tarpeen määrittää ylimääräisiä jännitteen muunnosmoduuleja, ja se mukautuu useimpiin maailmanlaajuisiin teollisuuden tehostandardeihin heti valmiina.

Ohjauslähtöä varten E5CN-Q2MT-500 käyttää transistorilähtöä (NPN-tyyppiä), joka voi suoraan ohjata puolijohdereleitä (SSR) pulssinleveysmodulaation (PWM) lämpötilan säätöön, ja lämpötilan säätötarkkuus on ±0,5 % täydestä asteikosta.

Se tukee useita termoparien ja platinaresistanssin tulotyyppejä, mukaan lukien K, J, T, E, N, R, S, B termoparit ja Pt100 platinavastus, jotka kattavat lähes kaikki yleiset teollisuuden lämpötilan mittausalueet -200 ℃ - 1800 ℃, jotka voivat täyttää eri käsittelytekniikan lämpötilansäätövaatimukset.

Tuotteessa on myös sisäänrakennettu 250 V AC 5A hälytyslähtö, ylä- ja alarajan lämpötilahälytystoiminnot, jotka voivat laukaista hälytyksen automaattisesti ja katkaista lähdön, kun lämpötila ylittää asetetun alueen, mikä suojaa tehokkaasti tuotantolaitteita ja prosessoituja tuotteita.

Mitä tulee ympäristöön sopeutumiseen, E5CN-Q2MT-500:n käyttölämpötila-alue on -10 ℃ - 55 ℃, häiriönestokyky, joka täyttää IEC61000-standardit, ja pölytiivis ja roisketiivis etupaneeli, joka täyttää IP50-suojausluokan, mikä mahdollistaa vakaan ja pitkäaikaisen toiminnan ankarissa teollisuusympäristöissä ja korkean kosteuden kaltaisissa olosuhteissa.

E5CN-sarjan yleisten mallien vertailu

Auttaaksemme asiakkaita valitsemaan sopivimman lämpötilansäätimen sovellukseensa, olemme tehneet parametrien vertailun E5CN-Q2MT-500:n ja muiden saman sarjan yleisten mallien välillä seuraavasti:

Keskeisten erojen analyysi

Suurin ero E5CN-Q2MT-500:n ja E5CN-R2MT-500:n välillä on lähtötyyppi:

R2MT-500:n relelähdön käyttöikä on noin 100 000 kytkentätoimintoa, mikä sopii matalataajuisiin lämpötilansäätöskenaarioihin pienellä kytkentätaajuudella; Q2MT-500:n transistorilähdöllä on lähes rajoittamaton kytkentäikä, mikä soveltuu erittäin tarkalle PWM-ohjaukselle, joka vastaa solid-state-releitä, ja on ensimmäinen valinta korkean tarkkuuden lämpötilansäätövaatimuksiin, kuten muovipakkauksiin ja uudelleenvirtausjuottoon.

Suurempaan E5AN-sarjaan verrattuna E5CN-Q2MT-500 on pienempi koko, mikä sopii paremmin integroituun asennukseen pieniin ohjauspaneeleihin ja hajautettuihin ohjausjärjestelmiin.

Jos et tarvitse monisegmenttistä ohjelmoitua lämpötilansäätöä, E5CN-Q2MT-500 voi täyttää 90 % tavanomaisista teollisuuden lämpötilansäätövaatimuksista korkeammalla kustannustehokkuudella.

Suositellut sovitusratkaisut

1. Korkean tarkkuuden lämpötilansäätöjärjestelmän yhteensopivuus

Suosittelemme seuraavaa sopivaa yhdistelmää skenaarioihin, jotka vaativat erittäin tarkkaa lämpötilan säätöä, kuten teollisuusuunit, muovisuulakepuristuslinjat ja reflow-uunit:

· Lämpötilan säädin:Omron E5CN-Q2MT-500

· Toimilaite:Omron G3NA-210B puolijohderele

· Lämpötila-anturi:Omron E52-PT100 platinavastus (tai K-tyypin termopari sovitettu lämpötila-alueen mukaan)

· Edut:Koko sarja alkuperäisiä Omron-komponentteja, sovitettu transistorilähdön PWM-säätö, voi saavuttaa lämpötilan säätötarkkuuden ±1 ℃:n sisällä, vakaan pitkäaikaisen toiminnan ja helpon myynnin jälkeisen huollon.

2. Tavallinen lämmityslaitteiden yhteensopivuus

Matalan taajuuden kytkentäohjausskenaarioissa, kuten pienissä pakkauskoneissa ja vakiolämpötilasäiliöissä, suosittelemme yhdistämään relelähtömallin E5CN-R2MT-500, joka voi ohjata suoraan lämmitysputken kontaktoria lisäämättä ylimääräistä puolijohderelettä, mikä vähentää järjestelmän kokonaiskustannuksia.

3. Hajautetun ohjausjärjestelmän sovitus

Automatisoiduilla tuotantolinjoilla, jotka vaativat useiden lämpötilapisteiden keskitettyä valvontaa, E5CN-Q2MT-500 voidaan yhdistää Omron CJ -sarjan PLC:hen RS485-tiedonsiirtolaajennusmoduulin kautta, joka voi toteuttaa keskitetyn lämpötilatietojen lukemisen ja säädön PLC-puolella, mikä helpottaa automatisoidun tuotantoprosessin ohjauksen toteuttamista.

Sovellusskenaariot

Omron E5CN-Q2MT-500 on laajalti käytössä useilla teollisuusautomaation aloilla, mukaan lukien, mutta ei rajoittuen:

· Muovinjalostusteollisuus:ruiskuvalukoneet, suulakepuristimet, muovipakkausten lämpötilan hallintalaitteet

· Elintarviketeollisuus:leivinuunit, vakiolämpötilaiset käymissäiliöt, sterilointilaitteiden lämpötilan säätö

· Elektroniikkateollisuus:reflow juottaminen, aaltojuotto, vakiolämpötilan testauslaitteet

· Pakkausteollisuus:kuumasaumauslaitteet, kutistepakkauskoneet lämpötilan säätö

· Laboratoriolaitteet:vakiolämpötilan testauskammiot, ympäristön testauslaitteet

Toimituskapasiteetti ja lähdetakuu

Omronin valtuutettuna teollisuusautomaatiokomponenttien jakelijana Aasian ja Tyynenmeren alueella Floating Light Automation on luonut pitkäaikaisen vakaan yhteistyösuhteen Omronin virallisten ja laajamittaisten valtuutettujen edustajien kanssa.

E5CN-Q2MT-500 on yksi tärkeimmistä varastotuotteistamme, jolla on seuraavat toimitustakuut:

· Tämänhetkinen varasto:860 yksikköä Pohjois-Amerikan varastossamme ja 1240 yksikköä eurooppalaisessa varastossamme, jotka voidaan lähettää 24 tunnin sisällä tilausvahvistuksesta useimmille alueille

· Kuukausittainen vakaa toimituskapasiteetti:Jopa 1500 yksikköä, jotka voivat täyttää laitevalmistajien ja järjestelmäintegraattoreiden tilaustarpeet massatuotantoon ja huoltoon

· Lähdekanava:100 % alkuperäisiä aitoja tuotteita suoraan Omronin viralliselta tuotantolinjalta, kaikilla tuotteilla on Omronin alkuperäinen tehtaan laatusertifikaatti ja 12 kuukauden takuuhuolto

· Vaihtoehtoinen toimitustakuu:Jos tämä malli on tilapäisesti loppu, voimme tarjota alkuperäisen päivitetyn vaihtoehdon 3 työpäivän sisällä ja tarjota ilmaista teknistä mukautustukea

Yli 100 yksikön suurtilauksille voimme tarjota suoran toimituksen Omronin alueellisesta jakelukeskuksesta lyhyemmällä toimitusajalla ja edullisemmilla bulkkiostohinnoilla.

Myynnin jälkeinen palvelu

Kaikilla Floating Light Automationin myymillä Omron E5CN-Q2MT-500 tuotteilla on 12 kuukauden alkuperäinen tehdastakuu. Jos takuuaikana ilmenee laatuongelmia, tarjoamme ilmaisen vaihdon tai täyden hyvityksen.

Suurasiakkaille voimme tarjota ilmaista teknistä tukea, mukaan lukien parametrien asetusopastusta ja asennusjohdotussuunnitelman konsultointia.

FAQ

K: Kuinka monta virtalähdejänniteversiota on saatavana Omron E5CN-Q2MT-500:lle?

V: Tälle mallille on pääasiassa kaksi virtalähdeversiota:

AC100-240V: Vakioversio (mallipääte "500")

AC/DC24V: Pienjänniteversio (mallipääte "AC/DC24")

Valitse ostaessasi sopiva versio paikan päällä vallitsevien virransyöttöolosuhteiden perusteella.

K: Kuinka asetan lämpötila-anturin tulotyypin?

V: Etsi alkuasetusvalikosta parametri "Input Type" ja määritä se käytettävän anturin mukaan.

Väärät asetukset johtavat epätarkkoihin lämpötilalukemiin tai "S.Err"-näyttöön.

K: Mitä minun pitäisi tehdä, jos lämpötila nousee jatkuvasti hallitsemattomasti?

V: Mahdolliset syyt:

Ohjauslähtöä ohjaavat relekontaktit ovat hitsattu kiinni → Vaihda rele

SSR:n oikosulkuvika → Tarkista ja vaihda SSR
